氟塑料金属衬套是当下工业领域应用***的高性能自润滑滑动复合材料，整体由金属背基体、多孔青铜中间层、氟塑料（PTFE）表面涂层三层一体冶金复合成型，***融合金属与高分子氟塑料两类材料的核心优势，同时规避单一材质固有缺陷，形成高强度、低摩擦、免维护、宽温域的复合型滑动轴承材料，行业通用型号为 SF-1 复合衬套，广泛适配自动化设备、液压元件、微型机电、纺织机械等无法持续供油、安装空间狭小的工况。单一钢材衬套摩擦系数高、极易咬合拉伤；纯氟塑料衬套刚性差、承压极低、高温易变形，而三层复合结构通过分层功能分工实现性能互补，嘉兴固润深耕三层氟塑料金属衬套研发量产多年，全套产品采用高端复合轧制烧结工艺，严格把控层间结合强度与 PTFE 涂层均匀度，可对标进口复合衬套实现整机替代。

一、三层复合分层结构与各层材料功能详解

高性能氟塑料金属衬套采用一体化连续复合工艺，三层材料紧密嵌合无分层脱落风险，每层承担独立核心作用，从外至内依次为金属背、多孔青铜层、氟塑料润滑表层，每层厚度、材质配比均有严格工业标准，是衬套综合性能的基础保障。

1. 外层金属背基体（承载骨架层）主流选用 SPCC 冷轧低碳钢板，特殊耐腐蚀工况可更换 SUS304 不锈钢背板，厚度根据衬套规格控制 0.5~3mm，外侧可做镀锡防腐处理。金属背提供整体结构刚性、抗挤压、抗冲击能力，能够分散运行过程中的径向载荷，避免衬套受压失圆变形；同时钢材导热性能优异，可快速导出摩擦产生的热量，防止表层氟塑料高温软化失效。纯 PTFE 材料承压不足 10MPa，搭配钢背衬套低速工况极限动载可达 140MPa，静载承压 250MPa，大幅拓宽重载使用场景。嘉兴固润可根据客户工况定制碳钢、不锈钢两种金属基材，潮湿盐雾环境优先供应不锈钢背复合衬套。

2. 中间多孔青铜过渡锁合层金属背板表面高温烧结球形锡青铜粉末，形成厚度 0.2~0.3mm、孔隙率 25%~40% 的多孔骨架结构，是三层结构的核心衔接层。一方面多孔青铜如同 “锁扣”，将表层氟塑料牢牢锚固在金属基体上，解决氟塑料与钢材热膨胀系数差异大、高温易起皮脱落的痛点；另一方面青铜导热系数远高于钢材，可快速传导摩擦热，孔隙内部能够微量储存润滑油脂，形成长效油膜缓冲。即便表层 PTFE 轻微磨损，多孔青铜依旧具备耐磨缓冲能力，大幅延长衬套整体使用寿命。市面低价劣质衬套常出现青铜烧结疏松、孔隙率不达标问题，极易出现润滑层整片脱落，无法长期稳定运行。

3. 内层氟塑料（PTFE）自润滑涂层摩擦工作面轧制 0.01~0.03mm 改性聚四氟乙烯涂层，常规配方添加石墨、二硫化钼提升耐磨性能，环保无铅型号采用纤维填充 PTFE，符合 RoHS 环保标准。PTFE 分子结构顺滑，干摩擦系数仅 0.04~0.2，设备运转时会在配对轴表面形成一层均匀固体转移膜，隔离金属直接接触，******咬轴、拉伤、低速爬行异响；材料耐弱酸弱腐蚀，适用温度区间覆盖 - 180℃至 280℃，深冷设备、高温烘箱均可稳定使用。单一金属衬套无自润滑能力，必须持续加注润滑油，狭小密闭设备难以保养，氟塑料表层***解决免维护需求。

二、三层复合结构：金属与氟塑料优势互补、缺陷互消

（一）单一材质固有短板

1. 纯金属衬套（铜套、钢套）：摩擦系数高，干磨极易磨损轴件，必须持续供油，增加管路、油泵维护成本；潮湿环境易生锈，粉尘工况磨粒磨损严重。

2. 纯氟塑料 PTFE 衬套：机械强度极低，轻微载荷即发生塑性变形，热膨胀系数大，升温后尺寸膨胀卡轴；抗冲击、抗挤压性能差，仅适用于微载精密仪器，适用范围狭窄。

（二）三层复合协同增益优势

1. 强度互补：金属背提供承载刚性，氟塑料负责减摩润滑，兼顾重载与低摩擦双重需求；

2. 结合稳定：多孔青铜缓冲两层材料热形变差，高低温循环工况不会分层起皮；

3. 润滑长效：PTFE 固体自润滑 + 青铜孔隙储油，干磨、少油两种工况均可适配；

4. 成本优化：薄壁卷制结构，材料用量远低于整体机加工铜套，批量采购性价比突出；

5. 环境适配：钢背防锈处理 + PTFE 耐腐表层，干湿、高低温、轻度腐蚀环境通用。依托三层材料协同特性，氟塑料金属衬套综合性能远超单一金属或单一塑料滑动配件，成为轻量化、免维护设备的标准耐磨配件。嘉兴固润出厂每一批复合板材都会做层间剥离强度测试，***使用过程涂层脱落故障。

三、高性能氟塑料金属衬套核心摩擦与力学技术参数

依托成熟复合工艺，达标高性能衬套拥有稳定标准化性能边界，是设备选型、载荷校核核心依据，核心指标如下：

1. 承载性能：静态极限承压 250MPa，连续动态承载 12MPa，低速间歇重载可达 140MPa，适配注塑模具、小型压机、闸门铰接等重载摆动部位；

2. 滑动速度：干摩擦无油工况线速度 2m/s，微量油脂润滑可提升至 5m/s，适配旋转、直线往复、小幅摇摆全部运动形式；

3. PV 极限值：干态 PV 值 3.6MPa・m/s，补充润滑脂后 PV 上限提升至 50MPa・m/s，PV 值为压力与速度复合评判指标，超过限值会快速升温磨损；

4. 摩擦系数：干态稳定 0.04~0.2，动静摩擦差值小，低速运行无抖动、无爬行异响；

5. 耐温性能：-180℃低温至 280℃高温，冷热交替循环无开裂、脱层；

6. 耐磨寿命：同等工况下，使用寿命为普通碳钢衬套的 3~5 倍，对 45# 钢、铝合金轴均有保护作用，不会划伤轴面。多数低价复合衬套存在 PTFE 涂层厚薄不均、青铜烧结不完全问题，实际 PV 值、耐磨寿命大幅缩水，设备短期即出现异响、间隙过大故障，选型时需认准三层完整复合工艺产品。

四、主流产品分类、生产工艺与质控标准

1. 产品外形分类

1. 直柱型（SF-1/OFV01）：标准圆筒衬套，无定位台阶，安装空间紧凑，适配绝大多数通用轴系；

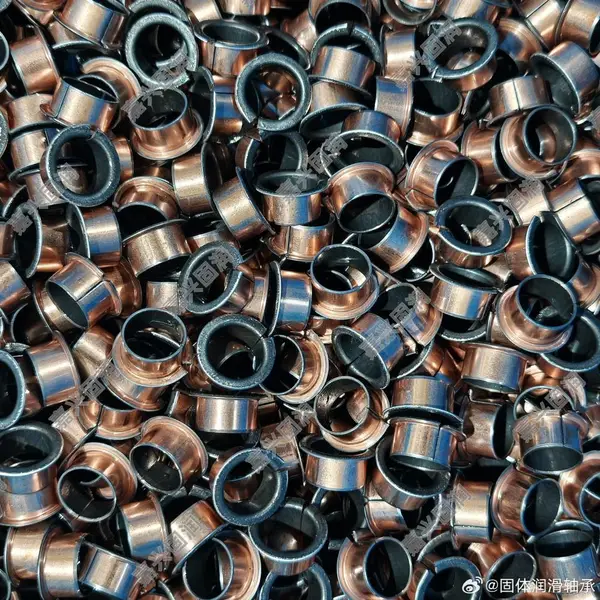

2. 带肩法兰型（SF-1F/OFV02）：一端一体成型限位台阶，装配无需挡圈，实现轴向定位，电机、电磁阀优先选用；

3. 止推垫片：同三层复合板材冲压成型，承受轴向推力，微型阀门、减速电机轴向耐磨配件。

2. 标准化复合生产流程

金属板材预处理→表面活化→球形青铜粉高温连续烧结→PTFE 薄膜热轧复合→二次固化热处理→板材校平消除应力→卷制 / 冲压成型→去毛刺→尺寸与层间性能检测→成品包装。热处理校平工序是高性能产品关键，可消除烧结、轧制产生的内应力，***衬套圆度、平面度，压入座孔后不会变形失圆。嘉兴固润全套生产线配备连续烧结炉与数控校平机组，板材平面度、衬套圆度公差严格控制行业高端标准。

3. 成品全维度检测项目

1. 外观检测：PTFE 涂层无划痕、漏铜、气泡、起皮；

2. 层间剥离测试：验证青铜与钢、PTFE 与青铜结合强度；

3. 尺寸公差：衬套外径统一 h7 公差，压装后内径稳定可控；

4. 摩擦台架测试：模拟极限 PV 工况检测耐磨寿命；

5. 盐雾测试：不锈钢背型号 480 小时盐雾无锈蚀。

五、安装规范与适配行业应用场景

（一）标准安装操作要点

1. 座孔推荐公差 H7，配合轴根据工况选用 g6 高精度、e7 轻载、d8 重载；

2. 压装前清理座孔、轴表面铁屑粉尘，硬质颗粒会刮伤 PTFE 润滑层；

3. 衬套外壁薄涂少量润滑脂，油压机匀速压入，禁止铁锤直接敲击衬套端面，防止涂层开裂脱落；

4. 密闭无油设备无需定期保养，长期连续运转部件装配时涂抹 MoS₂锂基脂，延长服役周期。

（二）典型工业应用领域

1. 自动化设备：小型输送滚轮、滑轨导向套、机械手铰接支点；

2. 液压气动元件：微型电磁阀、小型气缸导向衬套、液压阀阀芯；

3. 微型机电：减速电机、电动工具、小家电转轴、震动马达；

4. 办公轻工：打印机走纸轴、纺织小型导轮、玩具传动机构；

5. 医疗精密器械：小型调节转轴、密闭检测仪器耐磨配件。

六、高性能氟塑料金属衬套行业应用价值总结

在轻量化、免维护、小型化设备发展趋势下，传统铜套、滚动轴承局限性逐步凸显：铜套需要持续供油，滚动轴承占用空间大、成本高昂，而三层氟塑料金属复合衬套凭借金属与氟塑料材料互补优势，***平衡承载、润滑、体积、成本四大核心需求。高性能产品依靠完整烧结复合工艺、严格层间质控，***解决低价衬套分层、耐磨差、承载不足等痛点，可长期在无油、低速重载、狭小密闭、高低温复杂工况稳定运行。作为成熟自润滑耐磨基础件，氟塑料金属三层复合衬套替代传统金属衬套能够大幅降低设备后期保养频次，减少润滑管路配套，帮助整机实现轻量化设计，是自动化、微型精密装备不可或缺的核心滑动配件。嘉兴固润可提供标准现货衬套，同时支持客户来图定制非标内径、长度、法兰规格，配套完整材质检测报告与 RoHS 证明，一站式解决各类设备自润滑耐磨配套需求。
